자동 튜브 세척 시스템의 개요
CQM사의 자동 튜브 세척 시스템 (Automatic Tube Clean
ing System: ATCS)은쉘&튜브 타입의 열교환기 튜브 내로
스폰지볼을 주기적으로 주입, 전열면에 형성되는 스케일을
물리적으로 청소하는 시스템입니다. 전열면 표면을 깨끗한
상태로 유지함으로써 열교환기의 효율을 세관 직후
상태로 계속 유지합니다.
자동 튜브 세척 시스템의 개요
CQM사의 자동 튜브 세척 시스템 (Automatic Tube Cleaning
System: ATCS)은
쉘&튜브 타입의 열교환기 튜브 내로 스폰지볼을
주기적으로 주입,
전열면에 형성되는 스케일을 물리적으로 청소
하는 시스템입니다.
전열면 표면을 깨끗한 상태로 유지함으로써
열교환기의
효율을 세관 직후 상태로 계속 유지합니다.
자동 튜브 세척 시스템
이스라엘 CQM제작
대기 - 주입 - 분리 - 회수 공정의
한 사이클을 보여주는 영상
자동 튜브 세척 시스템
이스라엘 CQM제작
대기 - 주입 - 분리 - 회수 공정의
한 사이클을 보여주는 영상

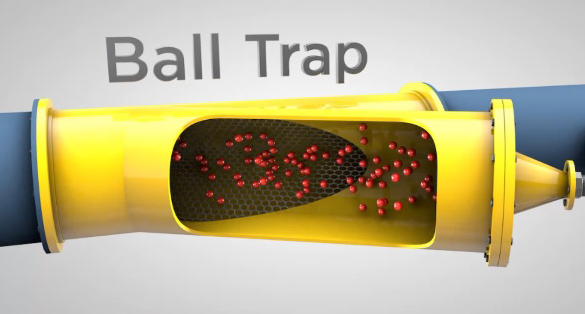

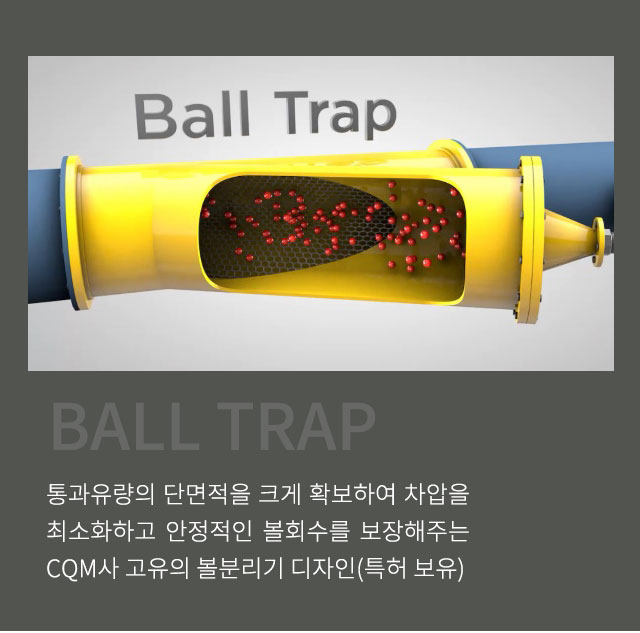

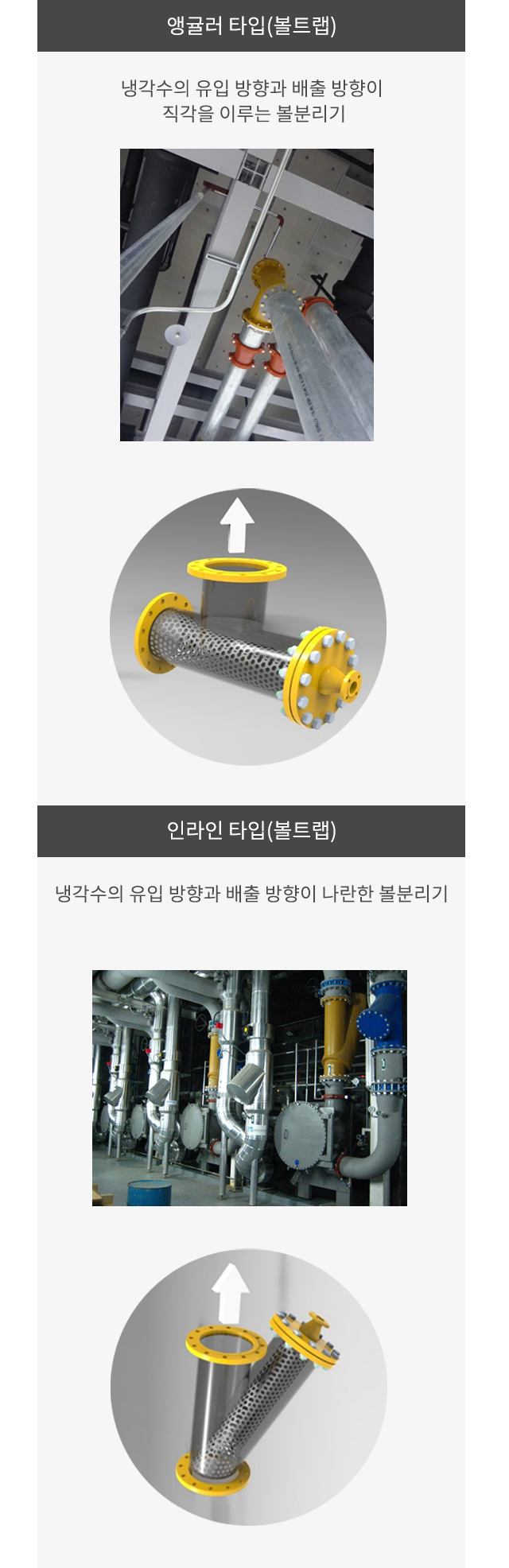

BALL TRAP
통과유량의 단면적을 크게 확보하여
차압을
최소화하고 안정적인 볼회수를 보장해주는
CQM사 고유의 볼분리기 디자인(특허 보유)
자동 튜브 세척 시스템(ATCS) - 펌프 주입방식

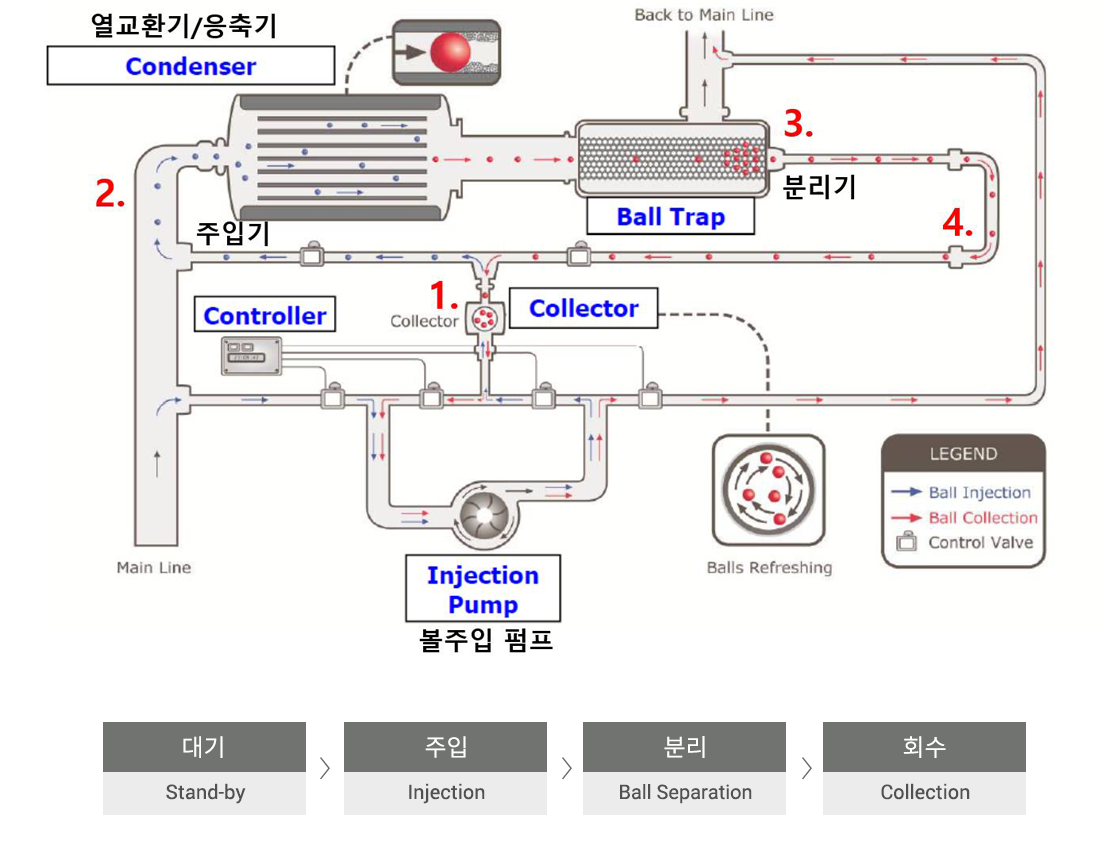

자동 튜브 세척 시스템의 작동 원리
대기-주입 공정
펌프와 밸브 작동에 의해 스폰지 볼이 냉각수
메인 배관으로 일괄 주입, 확산되면서 튜브를
통과하며 튜브 내의 전열면을 세척합니다.
분리-회수 공정
볼분리기의 볼배출 부위에 모인 스폰지 볼은
펌프와 밸브 작동에 의해 컬렉터로 모인 후
대기 상태에서 다음 사이클을 준비합니다

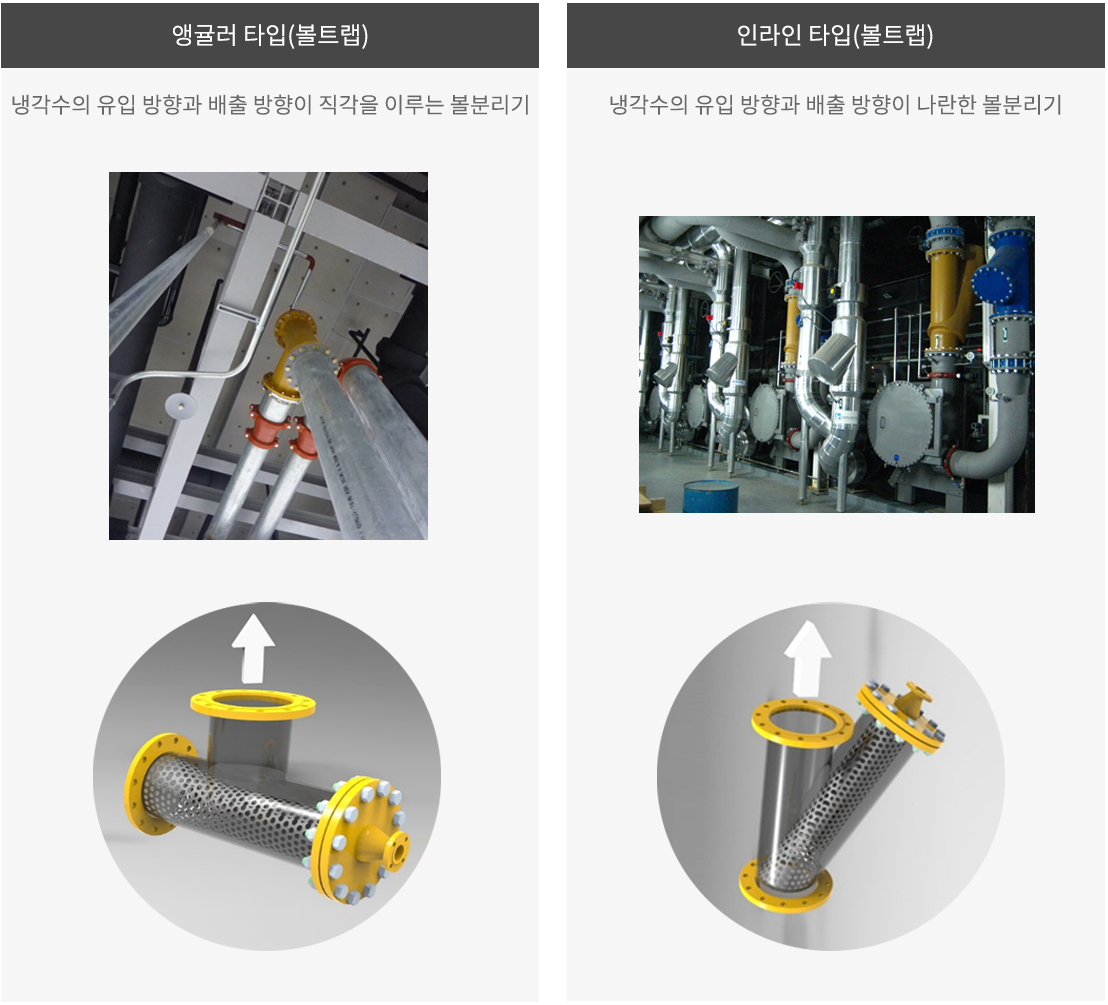

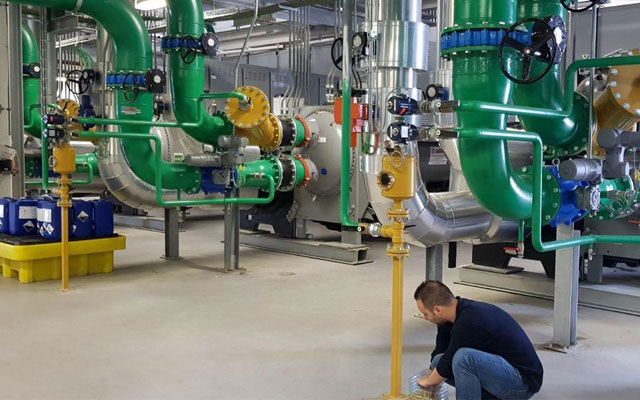

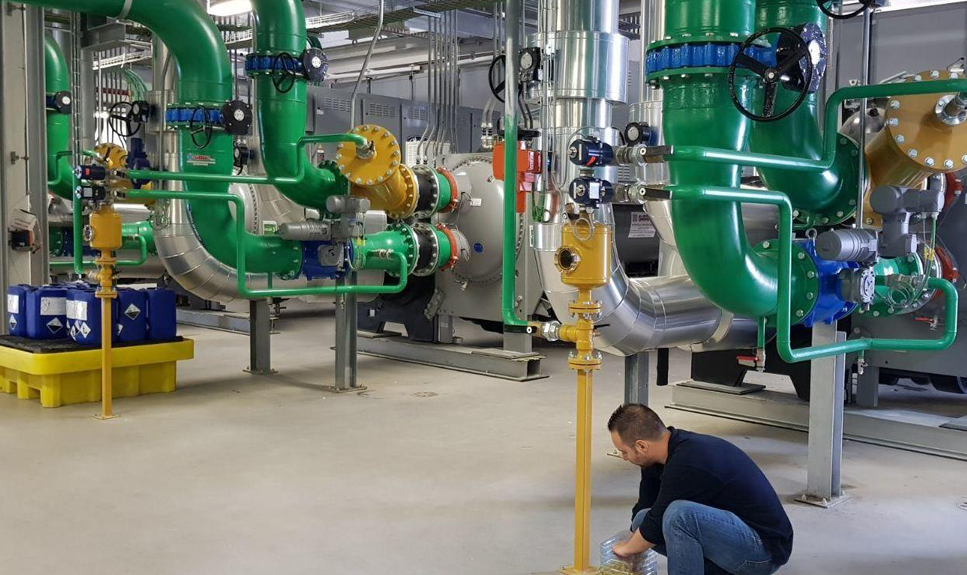

자동 튜브 세척 시스템(ATCS) 설치사례
